高效沉淀池工藝

工藝概述：
高效沉淀池工藝是依托污泥混凝、循環、斜管分離及濃縮等多種理論，通過合理的水力和結構設計，開發出的集泥水分離與污泥濃縮功能于一體的新一代沉淀工藝。該工藝特殊的反應區和澄清區設計，尤其適用于中水回用和各類廢水高標準排放領域。
 工藝原理：
高效沉淀池由反應區和澄清區兩部分組成。反應區包括混合反應區和推流反應區；澄清區包括入口預沉區、斜管沉淀區及濃縮區。

在混合反應區內，靠攪拌器的提升混合作用完成泥渣、藥劑、原水的快速凝聚反應，然后經葉輪提升至推流反應區進行慢速絮凝反應，以結成較大的絮凝體。整個反應區（混合和推流反應區）可獲得大量高密度均質的礬花，這種高密度的礬花使得污泥在沉淀區的沉降速度較快，而不影響出水水質。
  高效沉淀池工藝結構圖
在澄清區，礬花慢速地從預沉區進入到沉淀區使大部分礬花在預沉區沉淀，剩余礬花進入斜管沉淀區完成剩余礬花沉淀過程。礬花在沉淀區下部累積成污泥并濃縮，濃縮區分為兩層，一層位于排泥斗上部，經泵提升至反應池進水端以循環利用；一層位于排泥斗下部，由泵排出進入污泥處理系統。澄清水通過集水槽收集進入后續處理構筑物。

優點：
l  絮凝體循環使用提高了絮凝劑的使用效果，節約10%至30%的藥劑；
l  斜管的布置提升了沉淀效果，具有較高的沉淀速度，可達20 m／h-40m／h；
l  排放的污泥濃度高：可達30-550克/升。一體化污泥濃縮避免了后續的濃縮工藝，產生的污泥可以直接進行脫水處理。
l  耐沖擊負荷：對進水波動不敏感。
l  處理效率高，單位面積產水量大，占地面積小，土建投資低，尤其適用于改擴建工程；

▲應用領域：
◎ 飲用水：地表水的澄清和（或）軟化；
◎ 工業自來水：工業自來水的制備；
◎ 城鎮污水：初級沉淀和（或）深度除磷；
◎ 雨水處理：雨水收集處理后回用；

▲ 配套設備
1、反應區設備
高效沉淀池反應區設備由導流筒及提升式混合攪拌機組成。







結構說明：
導流筒由圓筒體、錐體及穩流柵組成。穩流柵的作用是消除上升流體的旋渦。
提升式混合攪拌機主要由減速機、立軸、攪拌槳葉（軸流式）及電控箱組成。減速機采用攪拌專用減速機，能同時承受彎矩和扭矩作用；立軸采用管軸結構，具有足夠的剛度和強度；攪拌槳葉采用軸流提升設計，具有低揚程，大流量的特性；電控箱內設變頻裝置，可通過調節攪拌機的轉速，實現最佳的攪拌、混合效果。
主要特點：
①     特殊的軸流葉輪設計，提供大循環流量。
②     變頻調速，適應性強。
③     攪拌專用減速機結構簡單。
④     葉輪與導流筒間隙的合理設計，極大的提高了原水、絮凝劑和回流污泥的混合。
⑤     穩流柵內外雙層的特殊設計，完全達到消除漩渦的目的。
2、澄清區設備
高效沉淀池澄清區設備主要由中心傳動濃縮刮泥機、出水槽、斜管及支撐板組成。

結構說明：
中心傳動濃縮刮泥機主要由傳動裝置、傳動立軸、刮泥裝置、豎向柵條、回流錐等組成。傳動裝置采用調速減速機，可根據澄清區的污泥濃度調節刮泥機的運行速度，以達到最佳的排泥效果；同時傳動裝置具有過載保護功能，當電流達到設定的電流值時，立即斷電停機；傳動立軸采用管軸，具有足夠的剛度；刮泥裝置由刮臂和刮板組成，刮臂為對稱布置的桁架結構，下弦安裝有刮泥板。
主要特點：
①     無級調速，適應性強。
②     電流過載保護，靈敏、準確。
③     設置回流裝置，滿足工藝循環污泥的需要。
④     出水槽設置縱向分隔板改善水力分布。
訂貨說明：
1、  根據實際工藝條件進行系統工藝、土建、自控設計，并配套相應的設備。
2、  請注明主要部件的材質、表面處理防腐要求。




高效一體化凈水裝置
高效一體化凈水裝置是我公司根據高效沉淀工藝原理設計研發的新型產品。該裝置集混凝、沉淀、過濾、消毒等多項功能于一體，適用于以江河、湖泊、海水等為水源的工業用水，也可以用于污水的物化處理（即一級半處理）或中水回用。
該產品可以根據實際工程的不同需要或水質用途的不同進行適當?shù)慕M裝或拆分。此外，該裝置集裝箱式的結構設計便于運輸，使其尤其適用于緊急事故臨時供水或無供水管網地區的獨立供水需求。同時，該設備也可以作為深度處理段來改善污水的出水質以滿足高標準排放要求。

 高效一體化凈水裝置工作流程圖
結構、原理：
高效一體化凈水裝置由快速混合系統、絮凝沉淀系統、加藥系統及自控系統組成。
快速混合系統：在混合池的進水管道中加入混凝劑，攪拌機使混凝劑與原水充分混合，混合液由管道從底部進入絮凝池。
絮凝沉淀系統具有絮凝、沉淀及污泥濃縮的功能，是整個裝置的核心。絮凝部分由二段組成：前段為機械攪拌絮凝，內設導流筒，并在導流筒內設置提升攪拌機，通過提升攪拌機使水在絮凝池中循環流動，助凝劑加注點設在導流筒內，與原水充分混合后進入后段；后段采用隔板絮凝的形式，污水緩慢經過隔板進入后續沉淀池；沉淀池采用斜管沉淀工藝，在斜管上方設置隔板，使出水均勻；沉淀池下方是污泥沉淀及濃縮空間，池內的污泥部分回流至前段與原水混合，部分經污泥泵排出池外進行后續處理。
加藥系統：采用計量泵向處理系統中投加混凝劑及助凝劑。
特點：
l  抗沖擊負荷能力強。
l  結構緊湊，占地面積小，僅為平流式沉淀池長度的1／4，沉淀效率可提高3-5倍。
l  安裝方便，操作簡單。
l  基建量小，可有效節省工期、保養及清洗簡單。
l  自動化程度高，可實現無人值守。
技術參數：
處理量：25m3/h
尺寸：12191×2438×2591mm
重量：≤8t
裝機總功率：5kw

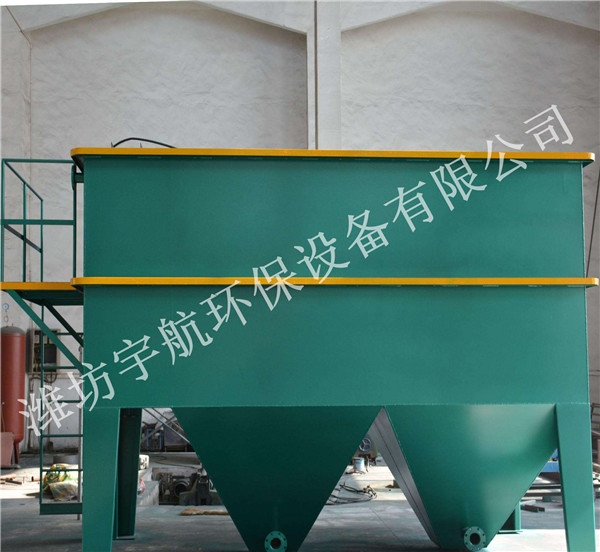

應用范圍：                             高效一體化凈水裝置外形圖
l  緊急狀態臨時供水。
l  無供水管網地區的給水處理。
l  軍工石油、石化等行業野外供水。
l  以江河、湖泊、海水等為水源的小規模工業用水的制備。
l  小城鎮污水深度處理。
l  工業廢水提高排放標準改造工程。
